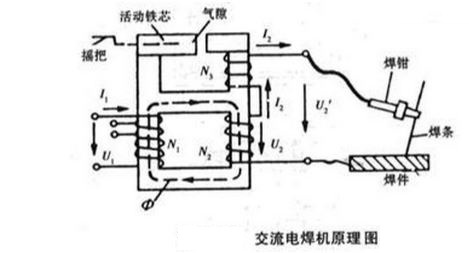

交流电焊机是一种特殊的降压变压器。根据电弧焊接工艺的特点要求，空载时有相当高的引弧电压，为55-80 V。正常焊接时，电弧压降为30-40 V，二次电流变化范围大，一般为100-500 A，且能调节焊接电流的大小。下图所示为交流电焊机原理图：
变压器二次绕组N2与铁芯绕组N3(电抗器)串联，其铁芯有一段是活动的，通过摇把可调节其位段，以改变磁路内气隙的大小。在I2大小不变的情况下，绕组N3的压降大小也会改变，气隙越小，压降越大。因此，通过摇把调节活动铁芯的位置，也就调节了U2随I2增加而下降的程度。当调节手柄顺时针转动时，焊接电流增大;当逆时针转动时，焊接电流减小。另外，电焊变压器的一次绕组有中间抽头，在不同的抽头上加人U1,U2也不同，这样就得到不同的开路电压。
